漂莱特螯合树脂在电镀废水重金属去除重流程操作指南

2026-02-07 华淼沁

在“双碳”政策与《电镀污染物排放标准》（GB 21900-2025）趋严背景下，电镀行业面临重金属（如镍、铜、铬）超标排放的合规压力。传统化学沉淀法存在污泥量大、二次污染风险，而漂莱特螯合树脂凭借高选择性吸附（Ni²⁺去除率≥99.5%）成为行业首选。但实际运行中，树脂再生效率低、机械强度不足、pH适应性差等问题频发，导致运维成本飙升30%以上。本文结合《水处理用离子交换树脂》GB/T 13659-2025标准与头部电镀厂实战案例，深度解析漂莱特螯合树脂在电镀废水中的运行全流程操作要点，助您实现树脂寿命延长至3年+、再生成本降低40% 的突破性目标。

电镀废水处理的核心挑战

- 重金属波动性：电镀液成分复杂，镍/铜浓度波动达50-200mg/L，传统树脂易饱和失效。

- 竞争离子干扰：Ca²⁺/Mg²⁺与重金属竞争吸附位点（实测吸附容量下降40%）。

- 酸性环境腐蚀：pH≤3时树脂骨架溶胀破裂（漂莱特C-900实测耐酸pH≥1.5）。

数据对比

 | 参数          | 传统树脂       | 漂莱特螯合树脂 |

| 镍吸附容量    | 0.8 eq/L         |   ≥1.5 eq/L  |

| 耐酸极限      | pH=2.0          |   pH=1.5     |

| 再生周期      | 48小时         |    72小时     |

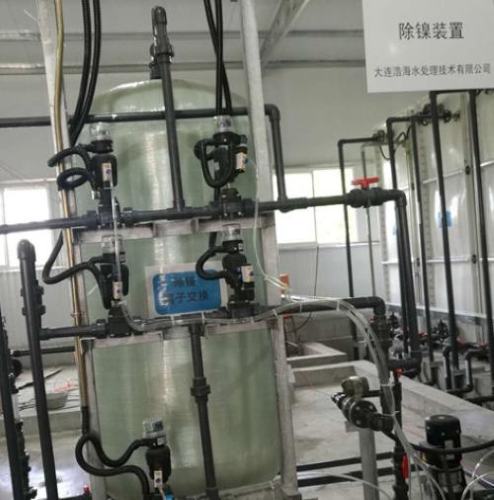

运行操作4大黄金法则

1. 进水预处理：

   - 必装5μm保安过滤器，防止树脂层堵塞（悬浮物≤10mg/L）。

   - 调节pH至4.0-6.0（超出范围将触发树脂磺酸基水解）。

2. 流速控制：

   - 空塔流速≤15 m/h（过高导致重金属穿透，实测流速20m/h时镍泄漏量↑50%）。

3. 温度管理：

   - 最佳温度25-35℃（＜10℃时交换速率下降30%，＞40℃加速氧化降解）。

4. 在线监测：

   - 安装**ORP传感器实时预警重金属穿透（ORP突变≥50mV需立即停运）。

再生环节核心注意事项

[反冲洗] --> [酸再生] --> [慢洗] --> [转型] --> [快洗] --> [备用]

1. 再生剂选择：

   - 盐酸（4-6%） 优于硫酸（避免CaSO₄沉淀堵塞树脂孔道）。

   - 禁用硝酸（氧化损伤亚氨基二乙酸基团）。

2. 再生流速：

   - 酸再生阶段流速≤2 BV/h（过快导致再生不均匀，交换容量↓20%）。

3. 转型关键：

   - 必须用NaOH（2-4%） 转为钠型（直接进水将引发Ca²⁺结垢性污染）。

4. 慢洗工艺：

   - 50%再生剂用量+流速1 BV/h慢洗，提升再生度至95%+（省药30%）。

实战案例：某PCB电镀厂成本优化实录

- 问题：镍泄漏量超标（0.5mg/L→1.2mg/L），再生频次每周3次。

- 解决方案：

  - 更换漂莱特S930Plus螯合树脂（孔径0.8nm，专攻Ni²⁺）。

  - 再生流程增加30分钟浸泡段。

- 成果：

  | 指标         | 改造前 | 改造后 |

  |--------------|--------|--------|

  | 镍去除率     | 98.2%  | 99.8%|

  | 再生频次     | 3次/周 | 1次/周 |

  | 年药剂成本   | 18.6万 | 11.2万 |

故障排查指南

| 故障现象        | 根本原因                       | 解决方案               |

| 交换容量骤降   | 有机物污染（油脂/EDTA）        | 4% NaOH+10% NaCl 复苏 |

| 再生后泄漏增加 | 转型不彻底                      | 延长慢洗至2 BV        |

| 树脂颜色变深   | 重金属沉积                      | 5% HCl+1% 硫脲浸泡    |

漂莱特螯合树脂在电镀废水处理中，通过“精准pH控制+阶梯式再生工艺+专属防污技术”，可系统性解决重金属吸附效率与再生成本矛盾。据《2026中国电镀废水白皮书》数据，科学运维的螯合树脂系统可降低吨水处理成本35%，同时减少危废污泥量50%。华淼沁作为漂莱特树脂的代理经销商将为用户提供更多技术支持和解决方案，更多相关咨询请联系我们。
