麦克尼斯EDI模块电源

麦克尼斯EDI模块电源MXD-6C 是一款全新的三相整流电源控制器，使用全数字控制设计理念，使用软起动及可量化的实时控制算法，减少了模块对负载的冲击，使整个控制系统平稳可靠运行。麦克尼斯的MXD-6C 在兼容及接线方面更是友好及人性化，MXD-6C 可以使用在两相及三相的环境下，无需做任何更改，三相不分接线相序，两相输入不分接线的输入端口。MXD-6C的电源模块与显示模块的连接更是简便，只需一条网线对接即可。

麦克尼斯EDI模块电源特点

◆ 全铝合金外壳设计，经久耐用

◆ 结构紧凑合理，接线简单，安装调试方便

◆ 抗干扰能力强，适用各种复杂的工作环境

◆ 电流、电压实时显示

◆ 无冲击软启动功能

◆ 超低待机功耗1.5W 以下

◆ 超宽工作电压

◆ 全按键式操作，即可以在控制面板上通过按键切换恒压、恒流模式

◆ 三相不分相序，两线不分接口

◆ 立体散热，带载能力强

MXD-6C操作及控制特点

1、设置模式为全按键操作模式，即从恒流或恒压控制模式切换到恒压或恒流控制模式时，只需在面板上操作即可，无需打开电柜与机箱进行跳线选择。

2、主电源自适用范围宽，两相工作电压范围为100~660VAC/50/60HZ，三相工作电压范围为100~440VAC/50/60HZ，可与各类EDI/CDI 电离膜块配套使用。

3、两相输入时，不分端子接线口，即L1、L2、L3 任意两个组合都可以作为主电源的输入接线口。

4、三相输入不分相序，即L1、L2、L3 都可以作为A、B、C 相的输入接线口。

5、辅助电源适用于全球正常用电范围85~265VAC。

6、使用工业级大规模集成电路，全数字化控制电压、电流，使整个系统工作稳定，控制更加精确。

7、电源模块使用立体散热方案，大大降低功率模块的工作温度，可在更高的环境温度下使用。

8、用网线连接模块的电源主板及控制显示板，简单、方便、杜绝出错。

MXD-6C工作参数

运行时环境温度：-20℃—55℃（自冷，额定电流）

运输时存储环境温度: -20℃--70℃。

允许的湿度等级： 空气相对湿度≦85％，不允许出现凝露。

气候等级：按DINIEC60 721-3-3 的3K3 级。

绝缘等级：按DIN VDE 0110-1（HD 625.1 S：1996）。

污染等级：2

防护等级：EN 60 529 IP00。

保护等级：按DIN VDE 0160 第一部分，1 级。

接触等级：按DIN VDE 0160 第100 部分（VBG4）和DIN VDE 113 第5 部分。

海拔高度：≦3000 米（海拔每增加100 米，额定值下降1％）.

工作方式：连续工作

冷却方式：自然通风

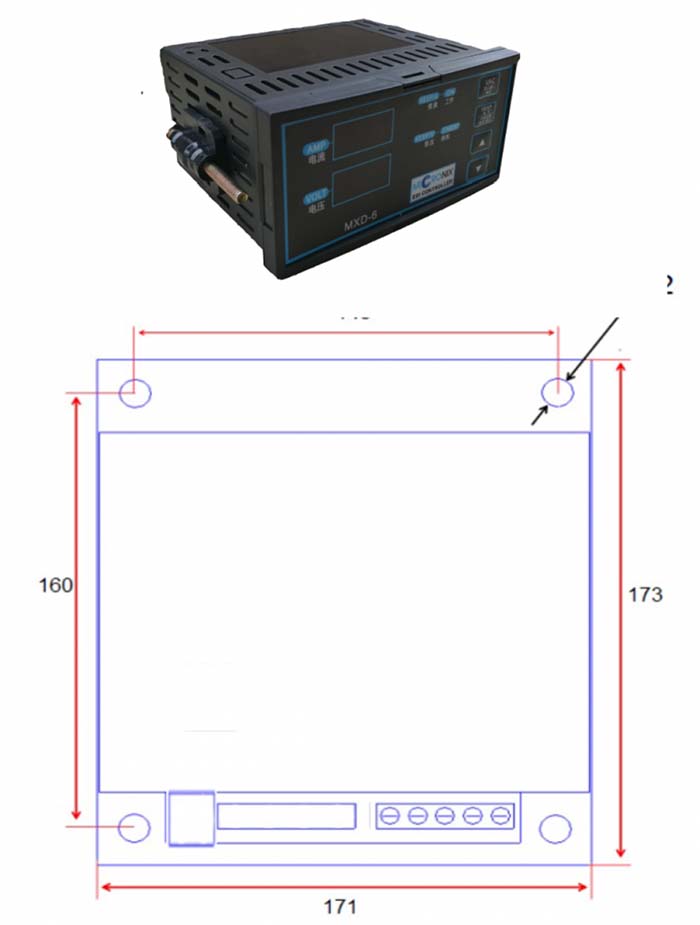

MXD-6C安装尺寸

显示板外形尺寸：W96 ×D49×L88

显示板安装尺寸：W92 ×D45

电源板外形尺寸: W173×D171×46

电源板安装尺寸：W164×D143

麦克尼斯EDI模块电源使用注意事项

1、请严格按照电源接线标识进行接线，输入输出接错会毁坏电源

2、直流输出电源的正负极必须与EDI 膜块的正负极接线对应一致。

4、电源模块与显示模块的连接网线尽量控制在10 米以下

5、在安装和使用中，应保持控制柜内干净通风，防止粉尘进入EDI 电源内部。

6、本产品在正确使用条件下，质保一年。下列条件之一质保将会失效：

 ·人为接线错误造成产品损坏

 ·外部供电不符合产品使用要求

 ·使用环境存在有强电磁干扰因素

 ·擅自更改内部元器件或自行维修

客户须知

华淼沁水处理经销出售MICRONIX麦克尼斯EDI全系列膜块和电源，确保都是原装全新正品，具备原厂检测报告和产品说明，同时提供EDI的应用解决方案和售后维护。大力鼓励客户立足于人类健康和环境质量，确保麦克尼斯EDI模块和电源产品不用于预定或测试用途之外的用途。我们可解答您的问题，并提供合理的技术支持。在使用EDI模块和电源产品之前，应先查看产品说明（包括注意事项）。华淼沁可提供最新的产品数据表，并致力于提高产品的使用周期和效益，降低客户运行成本。
